Dans l’univers complexe des installations industrielles et des réseaux de plomberie, l’intégrité et la performance des tuyauteries reposent sur des éléments souvent sous-estimés : les supports. Chaque jour, des milliers de kilomètres de canalisations transportent des fluides variés, sous des pressions et températures extrêmes, exigeant une stabilité et une sécurité irréprochables. C’est précisément là qu’intervient le supportage tuyauterie définition, une discipline technique fondamentale qui garantit le bon fonctionnement et la longévité de ces infrastructures vitales.
Assurer la fixation et la sécurisation d’un réseau de tuyauterie à son environnement structurel est bien plus qu’une simple tâche de montage. Il s’agit d’une démarche d’ingénierie rigoureuse, soumise à des contraintes physiques importantes et des réglementations strictes. Comprendre les rôles, les types et les normes du supportage est indispensable pour tout professionnel désireux de garantir la fiabilité de ses installations.
Cet article vous propose un examen détaillé de cette composante essentielle. Nous explorerons les différentes facettes du supportage, de sa définition précise à son impact sur la sécurité et la performance des systèmes, en passant par les diverses solutions disponibles et les exigences normatives qui encadrent leur conception et leur mise en œuvre.
Qu’est-ce que le supportage tuyauterie : définition et principes fondamentaux ?
Le supportage de tuyauterie, dans sa définition la plus simple, désigne l’ensemble des dispositifs et des techniques employés pour fixer, suspendre ou soutenir une canalisation le long de son parcours. Son objectif premier est de maintenir les tuyaux dans une position déterminée, en les empêchant de se déplacer sous l’effet de leur propre poids, du poids du fluide qu’ils contiennent, ou des diverses sollicitations externes.
Au-delà de cette fonction statique, le supportage joue un rôle dynamique crucial. Il doit non seulement porter la tuyauterie, mais aussi gérer les contraintes mécaniques et thermiques. Les tuyaux ne sont pas des éléments rigides et inertes ; ils se dilatent et se contractent avec les variations de température, vibrent sous l’effet du passage des fluides ou des équipements adjacents, et sont soumis à des forces liées à la pression interne ou à d’éventuels chocs.
Un système de supportage bien conçu distribue ces charges et contraintes de manière équilibrée sur la structure porteuse, évitant ainsi les concentrations de stress qui pourraient entraîner des ruptures, des fuites ou des déformations permanentes. C’est une composante silencieuse mais absolument vitale de toute installation de plomberie industrielle ou de bâtiment.
Les fonctions essentielles du supportage dans les installations industrielles
Le supportage de tuyauterie remplit une multitude de fonctions critiques qui vont bien au-delà du simple maintien. Chaque support est une pièce d’un puzzle complexe, contribuant à la sécurité, à la stabilité et à l’efficacité globale du réseau de canalisations.
- Support du poids propre et du fluide : C’est la fonction la plus évidente. Les supports doivent être dimensionnés pour supporter le poids combiné du tuyau lui-même, du fluide qu’il transporte (qui peut être très lourd, notamment pour l’eau), et de tout isolant ou accessoire fixé à la tuyauterie.
- Gestion des dilatations thermiques : Les variations de température entraînent une expansion ou une contraction des matériaux. Un supportage adéquat permet à la tuyauterie de se dilater et de se contracter sans générer de contraintes excessives sur les points de fixation, les raccords ou les équipements connectés. Des supports glissants ou à rouleaux sont souvent utilisés à cet effet.
- Absorption des vibrations : Les pompes, les compresseurs et le flux des fluides peuvent générer des vibrations. Le supportage aide à isoler et à amortir ces vibrations, prévenant ainsi la fatigue des matériaux et le bruit excessif.
- Résistance aux forces dynamiques : Les coups de bélier (changements brusques de pression), les secousses sismiques ou les vents forts (pour les tuyauteries extérieures) sont des forces dynamiques que le supportage doit pouvoir absorber ou transmettre de manière contrôlée.
- Maintien de l’alignement et de la pente : Dans de nombreux systèmes, une pente précise est nécessaire pour l’écoulement par gravité ou pour le drainage. Les supports garantissent le maintien de cet alignement essentiel.
- Sécurité du personnel et des équipements : En prévenant les ruptures et les fuites, le supportage protège le personnel d’éventuels dangers (brûlures, exposition à des produits chimiques) et les équipements environnants de dommages.
L’importance de ces fonctions est telle qu’une défaillance du supportage peut avoir des conséquences désastreuses, allant de la simple fuite à l’effondrement de sections entières de l’installation.
Panorama des principaux types de supportage pour la tuyauterie
La diversité des applications en plomberie industrielle a donné naissance à une vaste gamme de solutions de supportage. Choisir le bon type dépend des contraintes spécifiques de chaque section de tuyauterie. Vous pouvez approfondir ce sujet en explorant les différents types de supportage tuyauterie disponibles sur le marché.
Les supports fixes
Ces supports, comme leur nom l’indique, ont pour mission d’empêcher tout mouvement de la tuyauterie à l’endroit où ils sont installés. Ils absorbent les charges axiales, transversales et verticales. On les utilise généralement pour définir des points d’ancrage fixes dans le réseau, à partir desquels les dilatations thermiques pourront être gérées par d’autres types de supports ou des lyres de dilatation.
- Colliers de serrage rigides : Fixés directement à la structure, ils enserrent fermement le tuyau.
- Supports à souder : Des éléments métalliques sont soudés directement sur le tuyau, puis fixés à la structure. Cette méthode offre une grande rigidité.
- Ancrages : Utilisés pour des charges très importantes ou pour définir des points de référence clairs.
Les supports mobiles ou glissants
Contrairement aux supports fixes, les supports mobiles permettent un mouvement contrôlé de la tuyauterie, principalement pour compenser la dilatation thermique. Ils garantissent que le tuyau peut s’étendre ou se contracter sans créer de contraintes internes.
- Supports à rouleaux : Idéaux pour les longues sections de tuyauterie où une dilatation axiale significative est attendue. Les rouleaux réduisent la friction et facilitent le mouvement.
- Supports glissants : Similaires aux supports à rouleaux mais utilisant des surfaces à faible coefficient de frottement (par exemple, des patins en PTFE) pour permettre le glissement du tuyau.
- Supports à ressorts : Utilisés pour compenser les mouvements verticaux et maintenir une charge constante sur le tuyau, notamment dans les systèmes où le poids du fluide varie ou pour les tuyauteries soumises à des mouvements de la structure.
Les supports variables et constants
Ces catégories sont souvent associées aux supports à ressorts et sont choisies en fonction de la nécessité de maintenir une force de supportage constante ou variable sur la tuyauterie, particulièrement lorsque des mouvements verticaux importants sont anticipés.
- Supports à force variable (variable spring hangers) : La force de supportage varie en fonction du déplacement vertical du tuyau. Ils sont conçus pour supporter une charge dans une plage de mouvement prédéfinie.
- Supports à force constante (constant support hangers) : Ces dispositifs plus complexes maintiennent une force de supportage quasi constante sur toute la plage de déplacement vertical, ce qui est crucial pour les tuyauteries sensibles aux variations de charge.
Les supports spéciaux
Certaines applications exigent des solutions spécifiques :
- Supports anti-sismiques : Conçus pour résister aux forces générées par les tremblements de terre, ils limitent les déplacements excessifs de la tuyauterie.
- Supports acoustiques : Intègrent des matériaux isolants pour réduire la transmission des vibrations sonores à la structure du bâtiment.

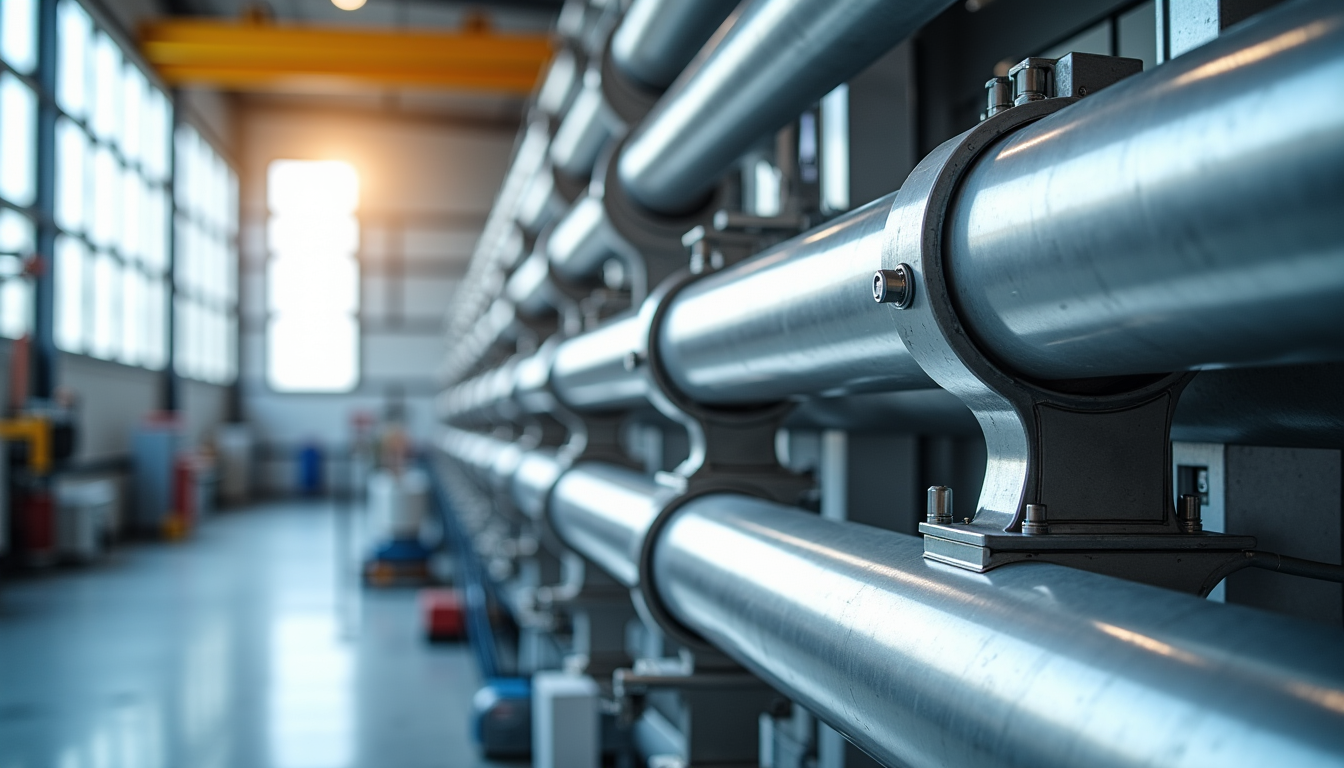

- Supports isolés : Pour les tuyauteries transportant des fluides très chauds ou très froids, ces supports minimisent les ponts thermiques, protégeant l’isolant et réduisant les pertes d’énergie.
Les critères de sélection d’un support de tuyauterie adapté
Le choix du supportage ne se fait pas au hasard. Il résulte d’une analyse approfondie des conditions d’exploitation et de l’environnement de l’installation. Plusieurs facteurs déterminants guident cette sélection.
Voici un aperçu des principaux éléments à considérer :
- Diamètre et poids de la tuyauterie : Un tuyau de grand diamètre rempli de fluide lourd nécessitera des supports plus robustes et plus rapprochés qu’un petit tuyau vide.
- Température et pression du fluide : Les températures extrêmes accentuent les phénomènes de dilatation/contraction. Les hautes pressions peuvent provoquer des efforts importants sur les supports.
- Matériau de la tuyauterie : L’acier, le PVC, le cuivre ou l’inox ont des propriétés mécaniques et des coefficients de dilatation différents, influençant le type et l’espacement des supports.
- Environnement d’installation : Les ambiances corrosives (chimie, bord de mer), les zones sujettes aux vibrations ou aux séismes, et les exigences en matière d’isolation thermique ou acoustique orientent le choix des matériaux et des conceptions de support.
- Type de structure porteuse : La nature du support (mur en béton, charpente métallique, sol) détermine les méthodes de fixation possibles et la capacité de charge admissible.
- Accessibilité et maintenance : La facilité d’installation et de maintenance des supports doit être prise en compte, surtout dans les zones confinées ou difficiles d’accès.
- Normes et codes applicables : Chaque projet doit se conformer aux réglementations locales et internationales en vigueur, qui spécifient souvent les exigences minimales pour le supportage.
Une étude de flexibilité de la tuyauterie, réalisée par des ingénieurs spécialisés, est souvent nécessaire pour les installations complexes afin de déterminer précisément les emplacements, les types et les caractéristiques des supports à mettre en œuvre.
Normes et réglementations : garantir la sécurité et la performance
La tuyauterie industrielle est un domaine où la sécurité est primordiale. C’est pourquoi un cadre réglementaire strict encadre la conception, la fabrication et l’installation des systèmes de tuyauterie, y compris leur supportage. Ces normes garantissent non seulement la sécurité des personnes, mais aussi la fiabilité et la durabilité des installations.
Les projets de tuyauterie doivent se conformer à des normes rigoureuses, dont les normes européennes constituent un socle de base incontournable. Des normes nationales, comme celles édictées par l’AFNOR en France, viennent souvent compléter ce cadre pour encadrer des spécificités techniques ou sectorielles. L’objectif est de prévenir les accidents, de minimiser les risques environnementaux et d’assurer le bon fonctionnement des procédés industriels.
Un aspect fondamental de ces normes concerne la classification des tuyauteries en fonction de leur dangerosité (type de fluide, pression, température), ce qui impacte directement les exigences de conception du supportage. Par exemple, une tuyauterie transportant un fluide inflammable sous haute pression sera soumise à des exigences de supportage bien plus strictes qu’une tuyauterie d’eau froide à basse pression.
« La conformité aux normes en vigueur n’est pas une option, c’est une exigence absolue pour la conception et l’installation de tout système de tuyauterie. Elle assure la protection des vies, la préservation de l’environnement et la pérennité des infrastructures industrielles. »
Ces régulations détaillent souvent les méthodes de calcul des charges, les matériaux autorisés pour les supports, les espacements maximaux entre supports, les exigences de résistance au feu, et les procédures de test et d’inspection. Pour toute installation de supportage tuyauterie industrielle, la consultation et le respect de ces documents sont impératifs.
Tableau comparatif des exigences de supportage selon le fluide transporté
Pour illustrer l’impact des normes, voici un tableau simplifié des considérations de supportage en fonction du type de fluide, bien que chaque projet nécessite une analyse détaillée et conforme aux codes spécifiques.
| Type de fluide | Exigences clés de supportage | Considérations spécifiques |
|---|---|---|
| Eau froide / Eaux usées | Principalement le poids, dilatation thermique modérée. | Espacement standard, supports simples (colliers, étriers). |
| Vapeur / Eau chaude | Gestion majeure de la dilatation thermique, poids. | Supports glissants, à rouleaux, à ressorts, ancrages stratégiques. |
| Gaz inflammables / Toxiques | Haute sécurité, résistance aux chocs, anti-sismique. | Supports robustes, ancrages renforcés, conformité ATEX si nécessaire. |
| Fluides corrosifs | Résistance chimique des supports, isolation électrique. | Matériaux résistants à la corrosion (inox, revêtement), protection contre l’électrolyse. |
| Fluides abrasifs | Protection contre l’usure du tuyau au niveau du support. | Supports avec patins d’usure, selles larges. |
Optimiser le supportage : un enjeu de durabilité et d’efficacité
Le supportage de tuyauterie est un domaine en constante évolution, où l’innovation vise à améliorer la sécurité, la performance et la rentabilité des installations. Loin d’être une simple contrainte technique, une conception optimisée du supportage représente un levier important pour la durabilité et l’efficacité opérationnelle.
Une bonne gestion du supportage permet de réduire les coûts de maintenance à long terme en minimisant les contraintes sur la tuyauterie et les équipements, prolongeant ainsi leur durée de vie. Elle contribue également à l’efficacité énergétique en préservant l’intégrité des isolants thermiques et en réduisant les fuites. De plus, une installation bien supportée est plus facile à inspecter et à entretenir, optimisant les interventions techniques.
Les avancées technologiques offrent des solutions toujours plus performantes : des matériaux composites plus légers et résistants, des systèmes de supportage modulaires qui facilitent l’assemblage et le démontage, et des outils de modélisation numérique de plus en plus sophistiqués qui permettent de simuler précisément le comportement des réseaux de tuyauterie sous diverses contraintes. L’intégration de capteurs pour la surveillance en temps réel des vibrations ou des déplacements peut également prévenir les défaillances avant qu’elles ne surviennent.
En définitive, investir dans une ingénierie de supportage de pointe, c’est investir dans la fiabilité et la sécurité de l’ensemble de l’infrastructure, assurant ainsi une exploitation sereine et efficiente pour les années à venir.
