Installer un split mural impose de maîtriser deux contraintes simultanées : le respect des préconisations du fabricant et un accès stable à la zone de pose. L'unité intérieure se situe souvent entre 2 et 2,50 mètres du sol, tandis que le groupe extérieur peut être fixé sur une façade, en pignon ou à l'étage. Une chute, une fixation sous-dimensionnée ou un mauvais dégagement d'air peut compromettre le chantier et la durée de vie de l'équipement. La pose d'une pompe à chaleur air-air requiert donc un poste de travail préparé, un support adapté et une circulation sans obstacle. Pour la pose d’une climatisation murale, l’échelle ne doit jamais servir de plan de travail improvisé.
En résumé sur l'installation de climatisation murale
| Point de contrôle pour une PAC air-air | Repère pratique |
|---|---|
| Accès à l'unité intérieure | PIRL avec garde-corps et plancher adapté à la hauteur de pose |
| Groupe extérieur au sol | Rehausse de 15 à 20 cm au minimum |
| Dégagement au-dessus du compresseur | Environ 50 cm libres selon la notice fabricant |
| Intervention en façade | Support calculé, ancrages vérifiés et zone au sol balisée |
Les risques liés à la hauteur lors d'une installation de split mural
La hauteur d'installation d'un split mural de climatisation expose l'opérateur à une chute, mais aussi au déséquilibre causé par la manutention. Une unité intérieure pèse souvent entre 8 et 18 kg. Le groupe extérieur atteint fréquemment 25 à 60 kg, parfois davantage selon sa puissance. Monter ces charges seul sur une échelle accroît fortement le risque de torsion, de glissement et de chute d'objet.
L'Institut national de recherche et de sécurité (INRS) recommande de privilégier la protection collective. Une plateforme avec plinthes, garde-corps et portillon sécurise l'appui, les deux mains restant disponibles pour tracer, percer ou raccorder. Le harnais de sécurité ne remplace pas ces protections. Il s'utilise seulement dans un dispositif complet, avec point d'ancrage compatible, longe adaptée et plan de secours.
Une analyse des risques avant intervention doit aussi intégrer l'état du sol, les réseaux encastrés, la présence de passants et la météo. En extérieur, un sol humide, des rafales ou une façade gelée suffisent à reporter une opération en hauteur. Baliser l'aire située sous le poste de travail évite enfin qu'un tiers ne reçoive un outil ou une pièce de fixation.

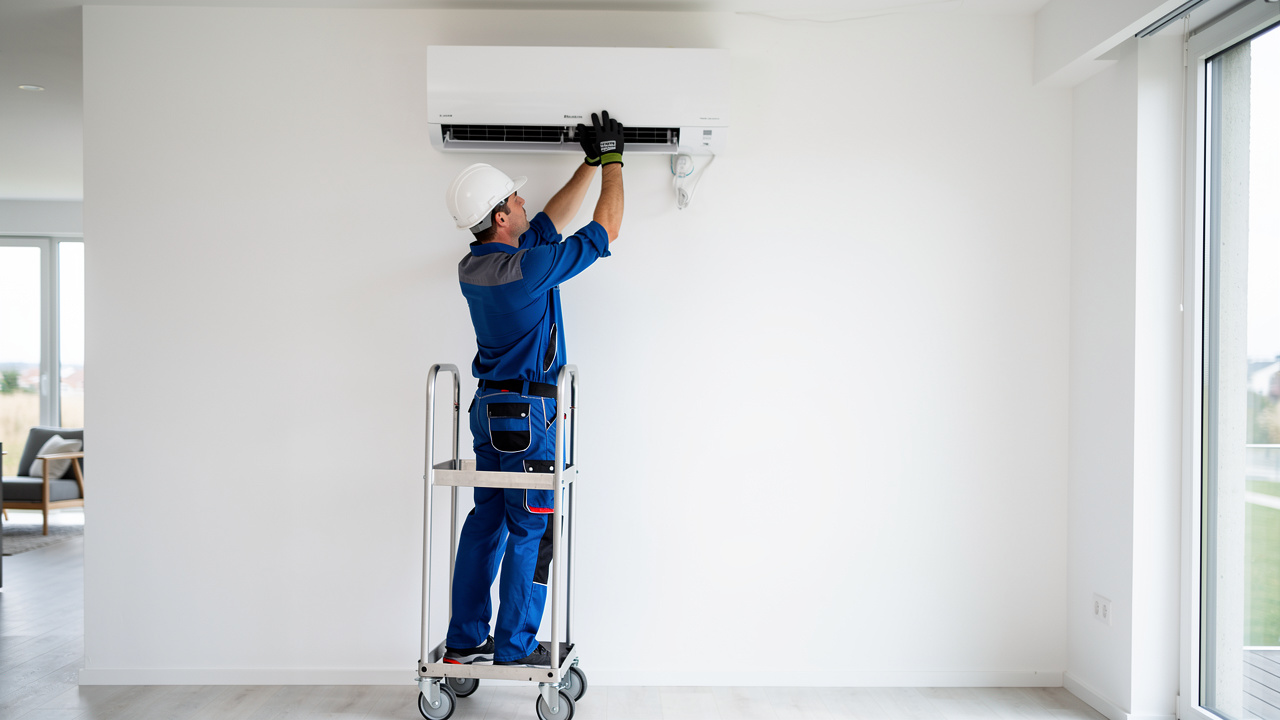

Quelle plateforme individuelle roulante choisir pour poser une climatisation murale ?
Une plateforme individuelle roulante légère (PIRL) convient aux travaux courts et répétitifs à faible hauteur, lorsque l'opérateur peut déplacer lui-même l'équipement à vide. Elle répond à la norme NF P 93-353. Une plateforme individuelle roulante, ou PIR, relève de la norme NF P 93-352 et répond mieux aux besoins de hauteur, d'amplitude de travail ou de matériel embarqué.
Pour choisir une plateforme individuelle roulante, comparez la hauteur de plancher, les dimensions utiles du plancher et la charge admissible. Les modèles destinés au BTP disposent de structures résistantes aux chocs et de protections intégrées. Leur intérêt se mesure surtout à la stabilité du poste durant le perçage et le raccordement.
Le bon équipement permet de travailler face à la platine murale, sans extension latérale du corps. Les quatre roues doivent être freinées avant toute montée. La plateforme se déplace vide, jamais avec un opérateur ou une charge suspendue. Une échelle reste réservée à un accès ponctuel et de faible durée, dans les conditions limitées prévues par le Code du travail.
| Configuration du chantier CVC | Accès conseillé | Point de vigilance |
|---|---|---|
| Unité intérieure entre 2 et 3 m | PIRL | Vérifier le dévers du sol et verrouiller les roues |
| Perçage ou pose à hauteur variable | PIR réglable | Adapter le plancher au niveau réel de travail |
| Groupe extérieur en façade | PIR ou échafaudage selon la hauteur | Prévoir la manutention séparément |
Préparer la zone avant de sécuriser la pose d'une unité intérieure de pompe à chaleur air-air
L’unité intérieure d’une pompe à chaleur air-air se pose sur une paroi capable de supporter sa charge et les efforts liés au raccordement. Repérez les montants, la nature du mur et les réseaux avant perçage. Sur une cloison en plaques de plâtre, les fixations doivent atteindre une ossature porteuse ou recevoir un renfort spécifique.
Le support se place loin des sources de chaleur, des rideaux et des obstacles qui perturbent la reprise d'air. Respectez la notice du fabricant pour les distances latérales et supérieures. Contrôlez aussi la pente de l'évacuation des condensats. Une pente insuffisante provoque des fuites, parfois plusieurs mois après la mise en service.
Préparez les outils sur le plancher de la plateforme dans un ordre logique. Les vis, chevilles, niveau et détecteur de réseaux restent accessibles sans se pencher hors des garde-corps. Recensez les végétaux proches de la façade afin d’anticiper les obstructions futures autour de l’unité extérieure.
Réussir la fixation d'une unité extérieure de PAC sur un mur en hauteur
La fixation murale de l'unité extérieure commence par l'identification du support. Un mur porteur en béton ou en maçonnerie pleine accepte des ancrages adaptés après contrôle de son état. Une façade avec isolation thermique par l'extérieur exige une solution qui traverse l'isolant sans l'écraser et limite les ponts thermiques.
Les consoles doivent supporter le poids de l'appareil, les vibrations et les efforts du vent. Posez des supports anti-vibratiles entre le groupe et ses rails. Ils limitent la transmission sonore à la maçonnerie, sans corriger un support mal fixé ou une façade fragilisée.
La distance entre le groupe extérieur et le mur dépend des prescriptions de la notice de l’appareil. L'air doit circuler librement à l'aspiration et au soufflage. Laissez aussi environ 50 cm libres au-dessus de l’unité extérieure lorsque la notice du fabricant l’exige. Pour un groupe au sol, une rehausse de 15 à 20 cm évite l'encrassement et les projections d'eau. Une accumulation de neige de 10 à 15 cm peut déjà obstruer totalement l'aspiration d'un appareil trop bas.
La coordination avec les autres travaux extérieurs limite les reprises coûteuses. Un calendrier de rénovation extérieure permet d'installer le groupe après les interventions lourdes sur la façade, tout en gardant l'accès disponible pour la maintenance.
Adopter les bonnes pratiques de travail en hauteur pour les installateurs CVC
La sécurité du travail en hauteur repose sur une organisation simple : évaluer, protéger, intervenir et contrôler. L'opérateur vérifie l'état de la plateforme, la présence des garde-corps et le verrouillage des stabilisateurs avant chaque utilisation. Un sol porteur, propre et dégagé reste indispensable, même pour une intervention de quelques minutes.
La manutention du groupe extérieur mérite une méthode distincte de l'accès. Préférez un monte-matériaux, un palan sur structure validée ou une intervention à deux avec une zone d'exclusion au sol. Aucun opérateur ne doit porter une charge encombrante en montant sur une PIRL.
Le raccordement frigorifique et la mise en service relèvent d'une entreprise disposant de l'attestation de capacité requise pour manipuler les fluides frigorigènes. Le professionnel titulaire d'une attestation d'aptitude réalise le tirage au vide, le contrôle d'étanchéité et la charge éventuelle. L'alimentation électrique doit suivre la notice de l'appareil et les exigences de la norme NF C 15-100.
Questions fréquentes sur l'installation de climatisation murale en hauteur
À quelle hauteur installer une unité intérieure de climatisation murale ?
Une unité intérieure se fixe généralement à plus de 2 mètres du sol, selon le modèle et la configuration de la pièce. La notice fabricant fixe les distances minimales au plafond, aux murs et aux meubles. Cette position favorise la diffusion de l'air et laisse l'accès nécessaire au nettoyage des filtres.
Peut-on installer une climatisation réversible à l'étage avec une PIRL ?
Oui, si le sol d'étage supporte l'équipement et si la zone est dégagée. Une PIRL convient lorsque la hauteur de plancher permet de travailler sans se hisser sur les garde-corps. Il faut aussi protéger les revêtements fragiles et interdire l'accès à la zone située sous le poste.
Quel support utiliser pour un groupe extérieur fixé en façade ?
Le support doit être dimensionné pour le poids indiqué sur la plaque signalétique du groupe, avec une marge liée aux vibrations et au vent. Des consoles galvanisées ou thermolaquées, fixées par ancrages adaptés au mur, constituent une solution courante. Les plots ou silentblocs anti-vibratiles complètent l'installation.
Quelle distance faut-il prévoir autour d'une unité extérieure ?
La distance exacte figure dans la notice de l'appareil, car elle varie selon le débit d'air et la puissance. Prévoyez un espace dégagé devant le soufflage et autour de l'aspiration. Un minimum d'environ 50 cm au-dessus du compresseur sert de repère courant, sous réserve des prescriptions du fabricant.
Une installation durable associe un emplacement bien ventilé, des ancrages adaptés et un accès maîtrisé. La plateforme choisie doit permettre une intervention stable à chaque étape, depuis le traçage jusqu'au contrôle final. Cette rigueur réduit les accidents et préserve les performances de la PAC air-air.
